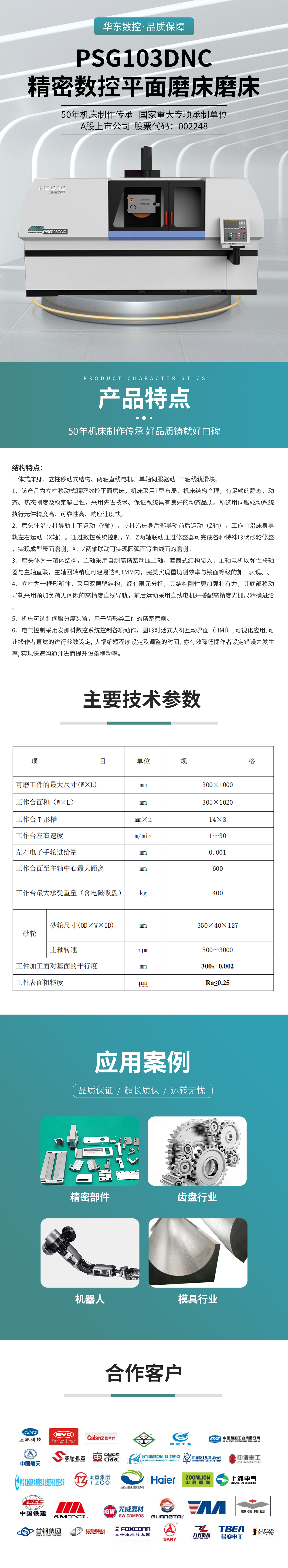

用途及结构特点

一体式床身、立柱移动式结构、两轴直线电机、单轴伺服驱动+三轴线轨滑块、

1、该产品为立柱移动式精密数控平面磨床，机床采用T型布局，机床结构合理，有足够的静态、动态、热态刚度及稳定输出性，采用先进技术、保证系统具有良好的动态品质。所选用伺服驱动系统执行元件精度高、可靠性高、响应速度快。

2、磨头体沿立柱导轨上下运动（Y轴），立柱沿床身后部导轨前后运动（Z轴），工作台沿床身导轨左右运动（X轴）。通过数控系统控制，Y、Z两轴联动通过修整器可完成各种特殊形状砂轮修整，实现成型表面磨削，X、Z两轴联动可实现圆弧面等曲线面的磨削。

3、磨头体为一箱体结构，主轴采用自制高精密动压主轴，套筒式结构装入，主轴电机以弹性联轴器与主轴直联，主轴回转精度可轻易达到1μm内，完美实现重切削效率与镜面等级的加工表现。。

4、立柱为一框形箱体，采用双层壁结构，经有限元分析，其结构刚性更加强壮有力，其底部移动导轨采用预加负荷无间隙的高精度直线导轨，前后运动采用直线电机并搭配高精度光栅尺精确进给。

5、机床可选配伺服分度装置，用于齿形类工件的精密磨削。

6、电气控制采用发那科数控系统控制各项动作，图形对话式人机互动界面（HMI）, 可视化应用, 可让操作者直觉的进行参数设定, 大幅缩短程序设定及调整的时间, 亦有效降低操作者设定错误之发生率, 实现快速沟通并进而提升设备稼动率。
